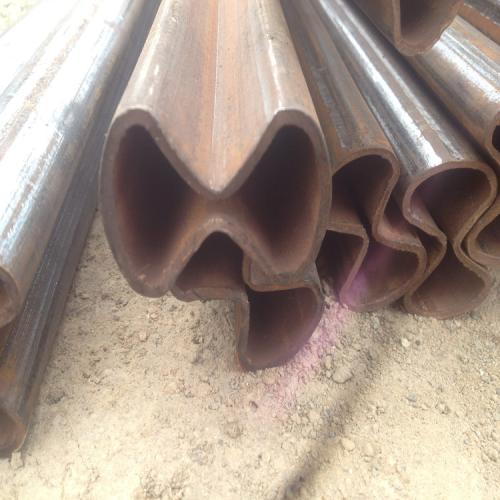

由于異型管斷面復雜，產生表面缺陷的機率較大，這樣不但影響合格率，而且還會嚴重影響管材的表面質量。異型管主要的表面缺陷，有以下四個：

　　(一)小R角部縱裂紋

　　沿著管坯的小R角部成直線分布，短的幾厘米長的可貫穿整根管坯。小R角部是由于液渣難以完全填充角部氣隙而使角部冷卻條件變差，同時由于小R角處應力集中而產生縱裂或凹陷。另外因素還有結晶器的銅板尺寸的精度、生產節奏紊亂、鋼水質量較差、溫度高、拉速快、結晶器液面不穩定、冷卻強度過大等。

　　(二)振痕深

　　一般寬度2mm左右，深度2-3mm，振痕是由于異型管振動的存在而產生的。

　　(三)縱裂紋

　　橫向位置分布不固定，沿異型管縱向延伸斷續分布，長短不一，長的有幾米甚至更長，短的有幾厘米，另外還有極少的呈直線固定分布?？v裂紋形成的基本條件：一是結晶器彎月面區初生坯殼不均勻，在坯殼薄弱處產生應力集中。二是樹枝晶間元素的局部偏析，裂紋的萌生和擴展總是在偏析嚴重之處。

　　(四)翼緣角部夾渣

　　多數呈結疤狀，嚴重時產生一個缺口，最深的可達20mm深，缺口處還有未熔的保護渣。翼緣肩角處鋼水的熱流補充不足，液渣層較薄、燒結層厚與固渣混合，再加上結晶器液面的劇烈波動是造成異型管夾渣的根本原因。
